一种改进的RFID物联网系统加密技术

自从1946年人类发明计算机以后，数字技术的迅猛发展使人们逐渐脱离了原子的束缚，人们得以使用比特流进行创造财富。在这个数字时代，比特超越了原子，成为世界的主角。今天，物联网技术和发展，原子又实现了与比特的紧密连接，成为了一个用比特武装起来的原子。

在物联网中，RFID技术是最关键也是最基础的技术。目前，国际RFID编码体系存在3个标准体系：ISO标准体系，EPCglobal标准体系和UID标准体系。

一、Rpcglobal与ONS

目前应用最广泛的是EPCGlobal标准体系。EPCglobal是由UCC和EAN联合发起并成立的非盈利性机构。EPC系统最终目标是为每一单品建立全球的、开放的标识标准。，它由全球产品电子代码( EPC)的编码体系(EPC代码)、射频识别系统（EPC标签，读写器）及信息网络系统(EPC中间件，ONS，EPCIS)3部分6个方面组成。

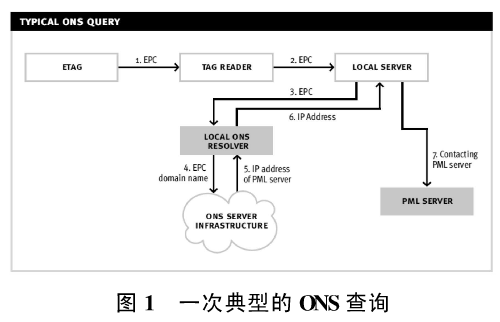

EPCglobal作为一个开放的全球性网络，要具有能够追踪物品的功能。因为EPC标签的容量相对较小，只能存储EPC编码，而与商品相关的其他详细信息只能存储在服务器上。因此除了将EPC代码存储在标签中外，还要能将EPC编码与对应商品信息进行匹配的方法，这就需要对象名解析服务(ONS)实现。ONS用来为Savant系统定位某EPC对应的存储本产品信息的服务器。从结构与流程上来讲，ONS与互联网的DNS系统类似。ONS服务器是ONS系统的核心，用于响应本地软件的ONS查询，查询成功，则返回此EPC码对应的URI如图1所示。

二、一种安全的RFID标签信息传输方法

RFID技术的信息安全是RFID系统得到广泛应用的前提，也是基于RFID技术的物联网的发展根本。为了保证电子标签的密钥传输、分发及读写器和RFID标签之间通信的安全，必须采用加密技术，目前RFID系统中常用的加密算法有DES（对称加密）、RSA(非对称加密)等，但由于受到标签内芯片尺寸的限制，电子标签的计算能力还不强，这就导致了在电子标签中实现RSA加密算法时加密解密速度慢、密钥生成速度慢等缺点，因此在大部分的对系统安全性要求不太高的RFID应用系统中一般采用DES加密算法。

本文提出了一种基于变种DES的RFID标签加密信息传输的方法，在RFID标签和读写器的通信过程中，经过三重相互认证体制（ISO／IEC DIS9798-2）确认标签与读写器匹配后，利用一种变种DES加密的方法，对传输过程中的明文进行加密，以保证数据的传输安全。即使数据被窃取，由于攻击者不知道密钥和加密规则，这些数据对攻击者也毫无用处。

1、三重相互认证体制

三重相互认证方法可以保证相互通信的RFID标签和读写器是可信的，过程如下：

①际签进入读写器的范围后，读写器发出查询ID和口令；

②f示签中产生随机数A1，发送给读写器；

③读写器接收到A1卮产生随机数B1，并使用相同的密钥k和相同的密钥生成算法Ek，产生一个加密过的的数据令牌1，令牌中包括随机数A1，B1和附加的控制数据(CD)，并发送给RFID标签：Tokenl=Ek( A1，B1，CD，明文1)；

④RFID标签收到标签后，进行解密，从中取得刚才发送的随机数A1*，并与自身生成的A1进行比较，如果一致说明读写器与自身RFID标签是一致的，属于同一系统。然后产生另一个随机数A2，使用相同的密钥K和相同的密钥算法生成加密过的数据令牌2，发送给读写器：Tok en2=E k（A2，B1，明文2）；

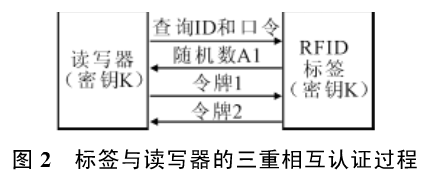

⑤读写器收到令牌2后，使用与RFID相同的方法进行身份识别。检查接收到的B1*与刚才发送的B1，确认一致后，说明读写器与标签间的共同密钥K是相同的，所以，RFID标签与读写器是共同的系统可以开始进一步的通信，如图2所示。

这种三重相互认证的优势在于：

①共同的密钥K不经空间传输，而只传输产生的随机数；

②认证传输的数据由两个随机数加密，密钥在通信中随机变化，可以保护传输的数据；

③可以使用任意的自定义算法来进行令牌加密，保证安全性；

④从产生的随机数可以算出随机的密钥（会话密钥），以便加密保护后继传输的数据。

三重相互认证的目的在于确认通信双方的互信，保证数据的传输不会被伪造的一方进行接收，下面的方法是用来保证可信双方数据传输过程中即使被第三方窃取，也很难得到有效的数据。

在以上认证过程中，Ek()为加密函数，目前来说最适合用于RFID标签电路中的就是DES算法，相对其他加密方法，比如RSA来说，DES加密方法的加解密速度快，安全性较好。

2、基于变种DES的数据加密方法

在读写器与RFID标签之间经过相互确认过，就可以进行数据的传输了，为了保证数据即使被窃取，也只是加密过的数据，不会造成信息的泄露。必须在数据传输前进行匹配强度的加密一在本文中，针对DES这种对称加密方法的缺点，采用了变种DES的加密方法，提出了一个有效的规则，来提高加密的安全性，流程如下：

已有：EPC数据data，约定好的对称密钥Mkey，接收端也保存相同的一份密钥，这些要由密钥管理机制来保证密钥的安全。

发送端(RFID TAG)：

①利用随机函数，产生一个64位（8字节）的随机密钥( Rkey)，对Rkey利用Mkey进行DES加密。产生密文DATAI；

②利用随机密钥Rkey，对数据data按自义加密规则进行加密。产生DATA2；

③拼装DATAI和DATA2产生等传输密文DATA。

接收端(RFID Reader)：

①将接收到的密文DATA按规则拆分为两个部分，DATA1和DATA2；

②在数据库中查询此标签存储的密钥MKey，并利用MKey对DATA1进行DES解密，得到发送端产生的随机密钥，也就是解密密文所需的密钥Rkey；

③利用Rkey对DATA2进行按自义加密规则解密，得到明文data。

在接收端中，DES的解密算法与加密算法共用相同的算法过程，两者不同之处仅在于解密时子密钥M key的使用顺序与加密时相反。如果加密的子密钥为K1，K2，...，K16，那么解密时子密钥的使用顺序应该为K16，K15，…，K1，即：使用DES解密算法进行解密时，将以64位密文作为输入，第一轮迭代运算使用子密钥K16，第二轮迭代运算使用子密钥K15…，第十六轮迭代运算使用子密钥K1，其他的运算过程与加密算法相同，这样，最后输出的便是64位明文。

3、利用iPhone平台实现的模拟情况

本文利用智能手机iPhone 3GS与Windows系统电脑作为实验平台，来模拟RFID标签与读写器的工作流程。其中，iPhone3GS模拟RFID标签，作为客户端，程序使用Objective-C与C／C++混合编写；利用Windows平台模拟读写器，作为服务器端，程序使用C#语言编写，实现了上述认证过程的模拟，其中的RFID客户端的关键代码如下：

(1)生成随机密钥(Rkey)，并进行DES加密，其中encrypt()函数是标准的DES加密过程，代码略过。

//生成随机key( Rkey)

unsigned char Rkey[8]={0};

for( intj=0；j<8；j++)

{

srand( time( nil))；

int ranNum= random()%8+ 1;

Rkey[j]=ranNum;

}

//对随机key进行加密，encrptK ey为加密过的DA-ta1

NSData*DATAI=encrypt( Mkey, Rkey, 8);

(2)利用Rkey对明文data进行加密，生成DATA2

//用Rkey对数据进行加密

int length= len;

unsigned char*byt edata=(unsigned char*)malloc (lengLh);

memset ( bytedata, O, lengt h) ;

unsigned char* copydata = ( unsigned char* ) malloc (length);

memset ( copydata, 0, lengt h) ;

memcpy(copydata, data, length);

for (int n = 0; ri < length; )

{

for(inti= O; i< 8; i+ + , n+ +) { if (n > length)

{

break;

}

*( bytedata + n) = ( unsigned char)((int) *

( copydata+n)“(int) Rkey[i]);

}

}

NSData*DATA2= [[NSData alloc]initWith Byt es: byt edata length:length；

(3)将DATA1与DATA2组合成DATA，并做为结果返回。

NSM utableData术DATA=[NSM ut ableData dataW-ithData: DATA l]；

[ DATA appendData: DATA 2]；

(4)解密过程与加密过程类似，在Windows端使用C#编写。

至此，此加密解密过程结束，这个过程虽然简单，但却可以进行自定义的扩展，对EPC编码的不同长度也可以很好地适应，利用不同的规则，对数据进行不同形式的拼装或拆分。而如果密文传输过程被截获，黑客因为不清楚特殊的规则，也很难进行破解。这样，就实现了通过简单的密文拼装规则改变，达到一个有相当强度的加密方法，有较高的性价比。

再者，DES加密本身具有一定的安全性，因此只要做好密钥管理分配，并对密文拼装自义加密规则进行较好的规划，就可以达到效果。这样的加密策略，不失为一种简单，可行的方案。
